Как перепрошить и подключить контроллер Sonoff Basic r4 для использования в LGS

Статья описывает подключение контроллера Sonoff Basic R4 к Wi-Fi, получение IP-адреса реле и добавление TV в домен для управления консольной зоной через LGS.

Готовые реле можно приобрести на бирже LANGAME или на домене в разделе Предложения партнёров.

Для настройки потребуется реле Sonoff Basic R4

.


Что потребуется для прошивки

Перед началом подготовки проверьте, что у вас есть все необходимые компоненты:

  • реле Sonoff Basic R4;
  • ПК администратора;
  • паяльник. Его использование не всегда обязательно, но пайка снижает риск потери контакта при прошивке;
  • USB-SERIAL преобразователь CH340: https://www.chipdip.ru/product/module-ch340;
  • провода для соединения, например мама-мама или мама-папа;
  • гребёнка контактов, если планируется припаять её к плате: https://www.chipdip.ru/catalog-show/socket-breadboards;
  • драйвер для USB-SERIAL CH340;
  • прошивальщик flash-r4-gui.exe https://disk.yandex.com/d/KXgd1o2hi7P2IQ

Как перепрошить реле Sonoff Basic R4

1. Подготовьте плату к прошивке

Припаяйте гребёнку контактов к плате или обеспечьте другой надёжный способ соединения. Важно, чтобы во время прошивки контакт не пропадал. Потеря контакта может прервать процесс прошивки и привести к некорректной работе реле.

2. Подключите USB-SERIAL к плате

Подключите USB-SERIAL преобразователь к плате по схеме:

  • GND → GND;
  • RX → TX;
  • TX → RX;
  • 3.3V → 3.3V.

Важно. Для прошивки используется питание 3.3 В. Не подключайте питание 220 В во время прошивки.


3. Установите драйвер CH340

Скачайте и установите драйвер для USB-SERIAL CH340. Найти драйвер можно через поисковый запрос usb-serial ch340 driver.

Пример ссылки на драйвер: http://wiki.amperka.ru/_media/articles:driver-ch340:ch340ser-wimdows.zip

Ссылка может быть недоступна, поэтому при необходимости используйте другой источник для загрузки драйвера CH340.

4. Скачайте прошивальщик flash-r4-gui.exe

Скачайте прошивальщик flash-r4-gui.exe https://disk.yandex.com/d/KXgd1o2hi7P2IQ

5. Переведите реле в режим прошивки

Подключите собранную схему к компьютеру с зажатой кнопкой на плате. На Sonoff Basic R2 это единственная кнопка чёрного цвета.

После подключения и появлению мигающей индикации кнопку можно отпустить.

Затем откройте Диспетчер устройств и проверьте, к какому COM-порту подключился USB-SERIAL преобразователь.


6. Запустите прошивку через flash-r4-gui.exe

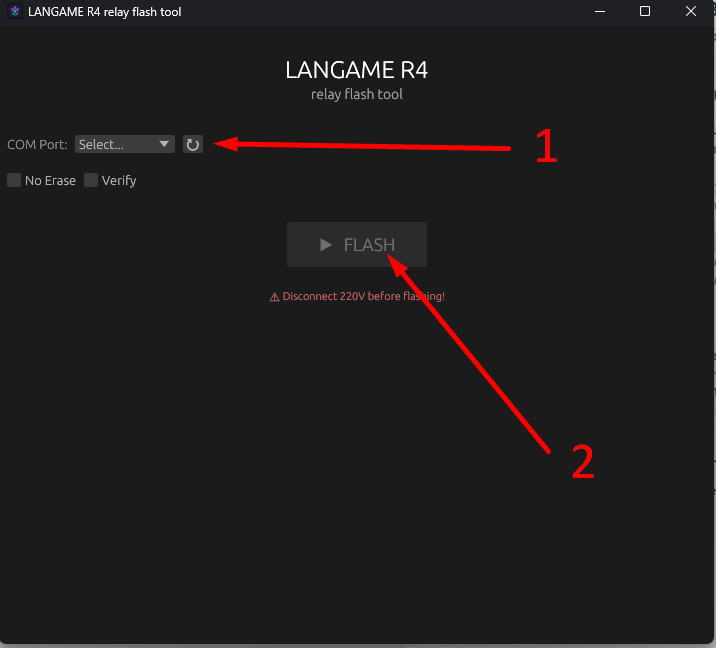

Откройте flash-r4-gui.exe и выберите нужный COM-порт (обычно определяется автоматически)

после выбора порта нажмите кнопку FLASH


Дождитесь завершения прошивки. Не отключайте реле и USB-SERIAL преобразователь до окончания процесса.

7. Отключите USB и подготовьте реле к первому запуску

После завершения прошивки отключите USB-SERIAL преобразователь и реле от компьютера.

Затем подключите питание 220 В к входным контактам Input на реле. После включения реле должно создать точку доступа Wi-Fi. К этой точке доступа нужно подключиться с телефона.

После этого можно перейти к привязке и настройке реле.

Привязка и настройка реле

Перед началом настройки

Перед подключением проверьте, что реле получает питание, рядом есть доступная Wi-Fi-сеть, а у вас есть логин и пароль от этой сети. Также потребуется доступ к домену клуба с правами на добавление TV.

Важно: после подключения реле к Wi-Fi необходимо сохранить IP-адрес устройства. Этот адрес потребуется при добавлении TV в домен. Если IP не сохранить, реле можно повторно перевести в режим точки доступа и выполнить настройку заново.

Подключение реле к Wi-Fi

Подключите реле к питанию. После включения устройство поднимет собственную Wi-Fi-точку доступа. Подключитесь к этой сети с телефона.


После подключения откроется страница настройки реле. Введите логин и пароль от Wi-Fi-сети, к которой должно подключиться устройство, затем нажмите Save.


После сохранения данных реле подключится к указанной Wi-Fi-сети. На экране появится IP-адрес устройства. Скопируйте его или сделайте скриншот, чтобы не выполнять настройку повторно.


Проверка веб-интерфейса реле

Откройте браузер и перейдите по IP-адресу реле. Должен открыться веб-интерфейс устройства.

В настройках реле ничего менять не нужно. Устройство уже подготовлено для работы с LGS.


Если веб-интерфейс не открывается, проверьте, что телефон или компьютер подключён к той же сети, что и реле. Также убедитесь, что IP-адрес был скопирован полностью и без лишних символов.

Добавление TV в домен

После получения IP-адреса реле добавьте TV в домен.

Откройте домен и перейдите в раздел Общие настройки. Затем откройте страницу Привязка ПК по типам.

Нажмите Добавить TV.


В открывшемся окне заполните параметры TV:

  • Название: укажите понятное название TV. Например, TV PS5 1 или Консольная зона 1.
  • Клуб: выберите клуб, в котором будет использоваться устройство.
  • Тип 1: укажите зону для TV.
  • Тип 2: выберите Senet.
  • IP address: укажите IP-адрес реле Sonoff Basic R4.

Нажмите Сохранить.

После сохранения TV будет добавлен на домен. Чтобы устройство появилось в Админ ПО, перезапустите Админ ПО или обновите страницу клавишей F5.

Проверка результата

После добавления TV проверьте, что устройство отображается в Админ ПО в нужной зоне. Затем выполните тестовое включение и выключение, чтобы убедиться, что команда из ПО корректно управляет реле.

Если TV не отображается, сначала обновите Админ ПО через F5. Если это не помогло, проверьте клуб, зону, тип устройства и IP-адрес в настройках домена.

Если IP-адрес реле не был сохранён

Если IP-адрес не был сохранён или реле было подключено не к той Wi-Fi-сети, переведите устройство в режим точки доступа и выполните подключение заново.

Для этого нажмите аппаратную кнопку реле 6 раз подряд. После этого устройство поднимет точку доступа вида langame-r4-XXXX.

Подключитесь к этой точке доступа с телефона и повторно укажите данные нужной Wi-Fi-сети. Точка доступа активна 3 минуты. За это время необходимо подключиться к реле и сохранить новые параметры Wi-Fi.

После повторного подключения к Wi-Fi снова сохраните IP-адрес реле и укажите его в настройках TV на домене.

Полный сброс реле

Полный сброс нужен, если устройство требуется вернуть к исходному состоянию и полностью очистить текущие настройки.

Для сброса удерживайте аппаратную кнопку реле 40 секунд. После сброса устройство дополнительно щёлкнет или изменит индикацию светодиода. Затем реле перезапустится, поднимет точку доступа и позволит заново указать параметры Wi-Fi.

После полного сброса устройство будет находиться в том же состоянии, в котором оно было получено перед первой настройкой.

Частые ошибки

Если реле не подключается к Wi-Fi, проверьте правильность логина и пароля от сети. Также убедитесь, что устройство находится в зоне стабильного сигнала.

Если IP-адрес реле не открывается в браузере, проверьте, что устройство и компьютер находятся в одной локальной сети.

Если TV не появляется в Админ ПО, обновите страницу через F5 или перезапустите Админ ПО. После этого проверьте, что в домене выбран правильный клуб, зона и тип Senet.

Если реле было подключено к неправильной сети, используйте 6 быстрых нажатий на аппаратную кнопку и выполните настройку Wi-Fi заново.
