Добавление приставок в ПО и учёт её работы

Тарифы настраиваются так же, как и на любую другую зону ПК

Если у вас в тарифах не отображается зона ТВ, включите её во вкладке Параметры клубов

В первую очередь подключаем реле Senet к ПК по USB, заходим в Диспетчер устройств, проверяем, среди неизвестных устройств должно появится неизвестное устройство.

Далее необходимо установить драйвера для этого устройства, для этого нажимаем ПКМ по устройству, далее нажимаем Обновить драйвер и Найти драйверы на этом компьютере

И выбираем путь в котором у вас находятся уже скаченные драйвера, скачать их можно здесь https://t.me/langamesoftware/191

После установки драйверов закрываем данное окно

После того как установили драйвера необходимо запустить прошивальщик для вашего контроллера, который можно скачать здесь https://t.me/langamesoftware/190

Сверяем что бы порт в прошивальщике совпадал с портом к которому подключен ваш контроллер

После чего в прошивальщике выбираем Release 11.0.0 и из предложенного списка выбираем tasmota-RU.bin [624kB]

Далее нажимаем Tasmotize! и ожидаем пока закончится процесс прошивки

После того как появится данное окно, перезагружаем устройство

Далее нам необходимо обеспечить подключение контроллера к Wi-Fi. ВАЖНО! Wi-Fi должен быть в той же подсети что и компьютер администратора! Нажимаем в прошивальщике Send Config и в данном окне вводим наименование Wi-Fi сети и пароль от неё

После чего нажимаем Save и у вас появится такое окно с информацией об удачной отправке конфигурации

Контроллер перезагрузиться и после перезагрузки, подключится к указанной вами сети.
Если контроллер успешно подключиться к указанной вами ранее сети, то при нажатии на Get IP у вас появится IP адрес вашего контроллера Senet.

Если ошиблись и некорректно ввели данные Wi-Fi, в таком случае возвращаемся к шагу с вводом данных Wi-Fi через Send config

Данный IP нам понадобится для привязки ТВ в клубе, а также для доступа к веб интерфейсу реле. Вводим IP в адресной строке браузера и попадаем в веб интерфейс

Далее переходим в Конфигурация - Конфигурация Модуля

И в строчке GPIO14, указываем PWM 1 и нажимаем Сохранить

После чего возвращаемся в Главное меню здесь теперь ползунок перетаскиваем в крайнее правое положение и после того как правая надпись OFF поменяется на ON нажимаем Переключить 2, здесь у вас всё должно быть 1 в 1 как на скриншоте

Далее с помощью этого IP необходимо привязать ваш контроллер к ПО, для этого переходим во вкладку Общие настройки - Привязка ПК по типам и нажимаем кнопку Добавить TV

И вводим все необходимые данные для подключения:

• Название – название устройства, которое будет отображаться
• Клуб – клуб, к которому необходимо привязать устройство
• Тип – тип ПК в клубе, к которому будет привязано данное устройство
• Вид реле – в данном случае выбираем Senet
• IP адрес – IP адрес контроллера который мы узнали выше

Видео и файлы: https://t.me/langamesoftware/192

1. Необходимо приобрести реле Sonoff Basic R2 в любом доступном магазине. Cредняя цена на момент написания гайда по наличию - 460р, заказ с AliExpress - 300-360р.

2. Для работы нам потребуется:
   • Одна подсеть админ ПК и реле
   • Паяльник (чтобы наверняка, но можно попробовать и без него)
   • USB-SERIAL преобразователь CH340 - https://www.chipdip.ru/product/module-ch340
   • Кабели для соединения (Мама-Мама+гребенка контактов /Мама-Папа. Кому как удобнее, но нам было проще припаять гребенку с контактами и оставить ее https://www.chipdip.ru/catalog-show/socket-breadboards



3. Подготавливаем плату к прошивке: припаиваем площадку контактов на плату или другим надёжным способом. Главное, чтобы в процессе прошивки не происходило потери контакта.
4. Подключаем USB-SERIAL к плате по схеме GND -> GND, RX -> TX, TX -> RX, 3.3V -> 3.3V

5. Скачиваем и устанавливаем драйвера для USB-SERIAL CH340 путем ввода запроса в Google/Yandex - usb-serial ch340 driver.
   К примеру http://wiki.amperka.ru/_media/articles:driver-ch340:ch340ser-wimdows.zip, но возможно данная ссылка будет не доступна.
6. Также нам потребуется прошивальщик Tasmotizer https://github.com/tasmota/tasmotizer/releases и стандартная прошивка tasmota.bin http://ota.tasmota.com/tasmota/release/

   Tasmotizer для скачивания
   Прошивка tasmota.bin
7. Подключаем нашу сборку к компьютеру с зажатой кнопкой (единственная кнопка на плате, чёрного цвета). После подключения и звукового сигнала, можем отжимать кнопку.
   Определяем, к какому COM порту подключен USB-SERIAL (с помощью диспетчера устройств).



8. Запускаем Tasmotizer и проверяем выбранный COM порт. На первый раз можно выбрать галочку сохранения прошивки (на всякий случай, но мы забили на это). Через кнопку Open выбираем скаченный файл прошивки tasmota.bin и Жмем Tasmotize!







9. Выключаем USB и реле. Отключаем USB и подключаем 220V в input контакты на реле. Наше реле должно появится как точка доступа Wi-Fi к которой необходимо подключиться с телефона.
   После чего отроется окно Регистрации сети, по сути окно настроек WiFi, где необходимо выбрать видимый или же ввести SSID Wifi и пароль от вашей сети, после нажать Save








   В результате вы получите IP адрес реле. Если вы по какой-то причине не успели его зафиксировать, всегда можно подключить его к ноутбуку по USB и в тасмотайзере нажать GET IP.

10. Необходимо данный IP адрес зафиксировать в вашем роутере по MAC-адресу




11. Далее переходим в web-интерфейс данной железки по IP-адресу и выполняем настройку: Configuration → Configure module → GPIO14 → PWM → SAVE → Двигаем ползунок вправо.
    На этом работа с контролером завершена.













12. Далее уже в WEB-версии LANGAME под правами ROOT:
    Заходим Общие настройки → Привязка ПК по типам → Сверху справа выбираем Добавить TV → Пишем название ТВ.
    Далее выбираем клуб, Тип зоны, Вид реле ставим SENET, вводим IP адрес, который мы зафиксировали для нашего реле → жмём Сохранить.



    Если у вас правильно настроены тарифы, остается только перезагрузить админское приложение у администратора и все будет работать как положено.

13. Остается только подключить реле к телевизору путем как посчитаете нужным, мы разрезали провод питания и воткнули реле прям сразу за телевизором на родной провод.

14. Отключаем питание 220V от реле! Попытка прошить реле с подключенным питанием 220V может привести к поражению электрическим током, выходу из строя реле и подключенного к нему оборудования!

15. Если требуется сменить пароль к WEB интерфейсу реле, то можете указать свой пароль в целях безопасности:

    1. • Заходим по IP реле → Настройки → Прочие настройки → Пароль WEB интерфейса и задаете новый пароль, после чего реле перезагрузится.
         Желательно использовать от 6 символов и все цифры в пароле


Видео: https://t.me/langamesoftware/304

Настройка реле

1. По стандарту, Rodos имеет IP-адрес 192.168.1.20. Нам необходимо подключиться к нему и выставить нужные настройки. Для этого включаем Rodos в розетку и через патчкорд подключаем его к компьютеру.
   В параметрах ipv4 на компьютере прописываем следующие данные:
   • IP-адрес 192.168.1.21
   • Маска 255.255.255.0
   • Шлюз 192.168.1.20
   • DNS 192.168.1.20



2. Открываем браузер, и переходим по адресу 192.168.1.20. Заходим в setup с помощью стандартного логина и пароля:
   Логин: admin
   Пароль: admin (или пустое поле)
3. Переходим в Network config. Выставляем нужные нам данные (обычно свободные, в нашем случае это в конце 192.168.x.219, 192.168.x.1, 255,255,255.0). Меняем поля согласно скриншоту ниже.



4. Отключаем Rodos от компа, подключаем в любой свитч в клубе. Подключаем интернет к компьютеру обратно (и возвращаем автоматические настройки в ipv4).

Физическое подключение

Раскручиваем 4 болта на устройстве. Видим внутри 2 контакта с 3 входами (n.o, c.o.m , n.c). Вернемся к ним позже.

Берем провод от телевизора и вырезаем аккуратно оплетку примерно на середине кабеля. Внутри идет 2 жилы. Нам необходима только одна из них (любая). Разрезаем его.

Берем еще один длинный двужильный кабель ШШВП. Одну жилу от него подключаем в один конец разрезанного нами провода от телевизора. Другую жилу - в другой.

Другой конец ШШВП кабеля подключаем в Rodos. Какой конец кабеля в какой из портов - неважно. Главное - запитать один из них в N.O, другой в C.O.M

Подключение реле к софту

Открываем ОБЩИЕ НАСТРОЙКИ – привязка ПК по типам. Справа вверху у нас есть Добавить TV. Нажимаем и вводим следующие параметры:

• Название: TV1
• Клуб: Название вашего клуба
• Тип: TV (это название типа тарификации)
• IP адрес: локальный статичный IP адрес реле, который мы присвоили на 1 этапе.
• Номер реле: 0, 1, 2, 3@

Если у нас Rodos на 2 реле, то мы добавляем 2 TV. Ниже - конфигурация, как это будет выглядеть:

• Название: TV1
• Клуб: Test
• Тип: TV
• IP адрес: 192.168.x.219
• Номер реле: 0
• Название: TV2
• Клуб: Test
• Тип: TV
• IP адрес: 192.168.x.219
• Номер реле: 1

Следующим шагом, нам необходимо дописать пароль для подключения к Rodos системе. Для этого в разделе ОБЩИЕ НАСТРОЙКИ – конфигурация ПО найти параметр НАСТРОЙКА Rodos и вписать туда наш логин и пароль для подключения.

Готово, можно пользоваться.

Установить приложение на телевизор можно двумя способами
Первый Способ: Через Play Market установить приложение Langame TV

1. Открываем Play Market
2. В поиске пишем Langame TV


3. Устанавливаем и открываем

Второй способ: Через флешку передать .APK файл на ТВ

1. Запросить .APK файл в индивидуальном чате с вашим клубом
2. Переместить .APK файл на флешку

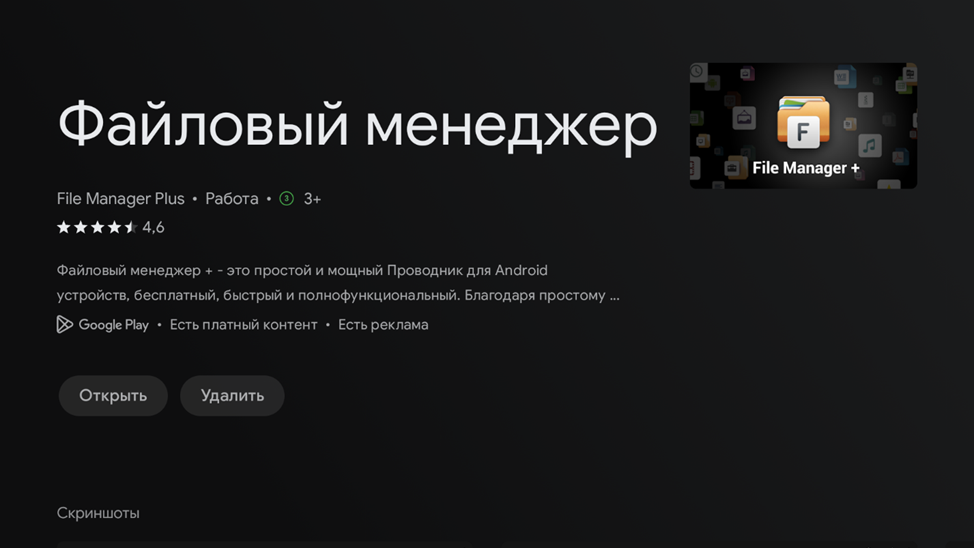

3. На телевизор установить файловый менеджер (File Manager)

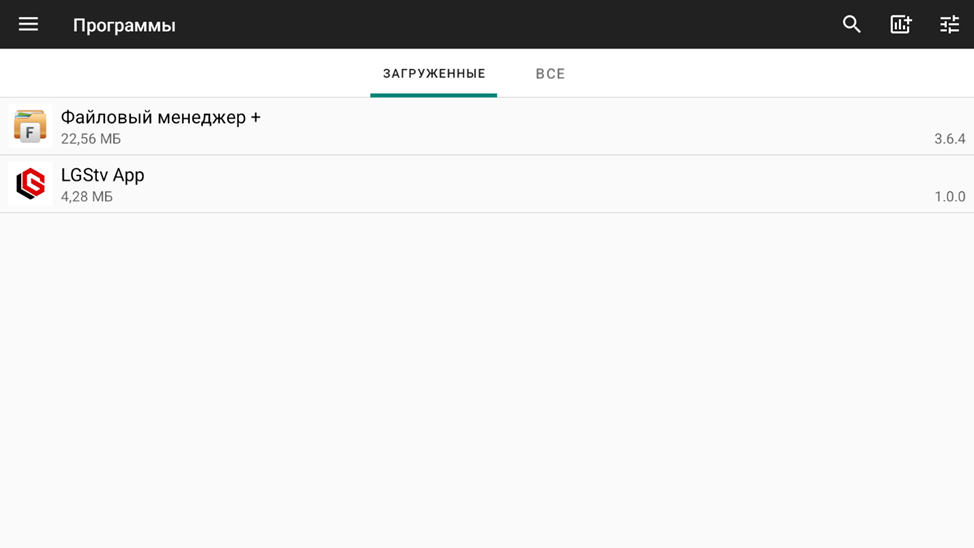

4. Подключаем флешку к телевизору и открываем файловый менеджер. С помощью него находим наш .APK файл (должен находится в USB)


5. Открываем .APK  файл и у нас сразу открывается настройка ТВ

После установки приложения LangameTV на телевизор, приступаем к его настройке

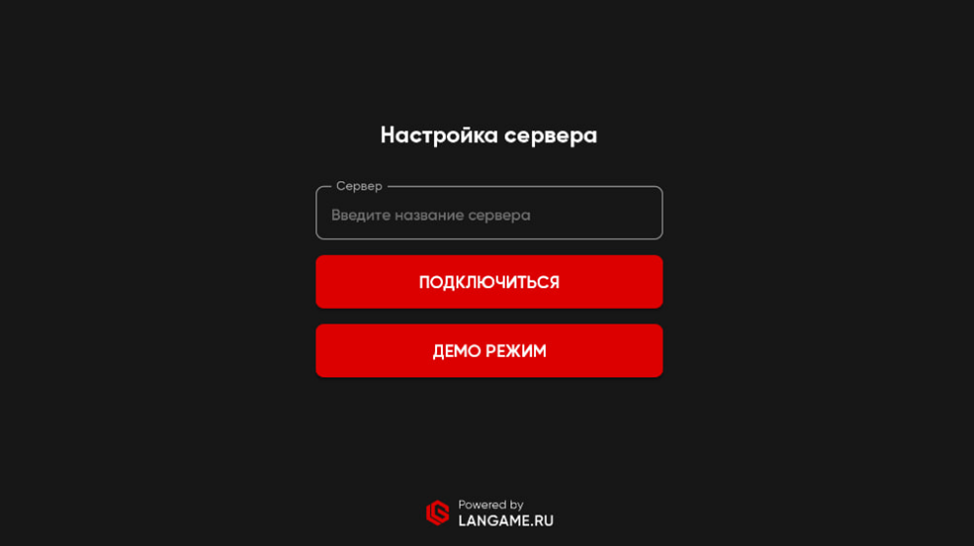

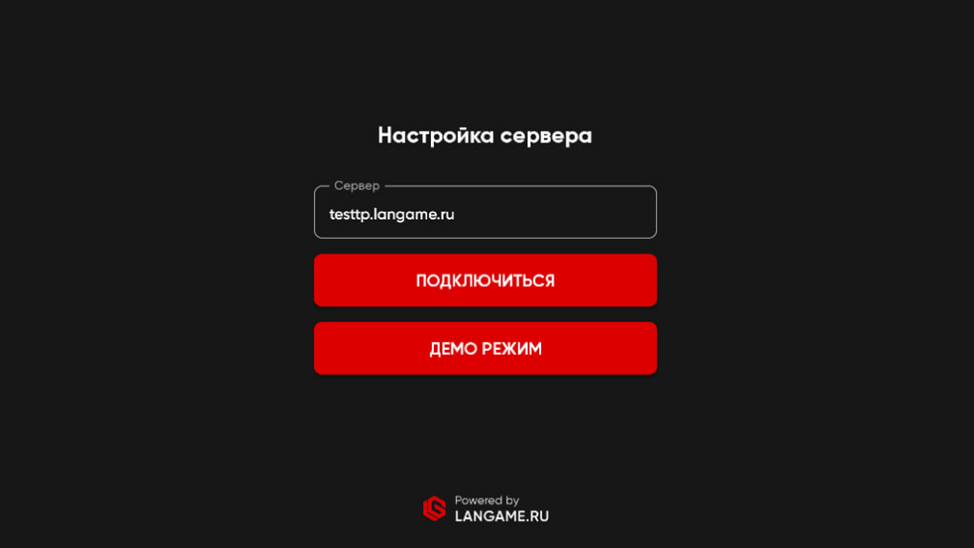

Первостепенно вводим наш домен и нажимаем "Подключиться"

В открывшемся меню включаем все разрешения на отображение элементов интерфейса для приложения LGStv App

После включения разрешения, мы видим на экране наше внутреннее меню, в нем описано что уже настроено и необходимо настроить для корректной работы

Домен – привязанный домен
Связь с доменом – установлена/не установлена, состояние подключения к домену
Разрешения ТВ – Получены/Не получены, все разрешения что мы выдали после вписания домена
Назначенный UUID – UUID нашего телевизора для привязки на домене (UUID автоматически добавляется в «Привязка ПК по типам» )
Статус устройства на домене - Не подтверждено/Подтверждено, привязан ли телевизор к клубу на домене

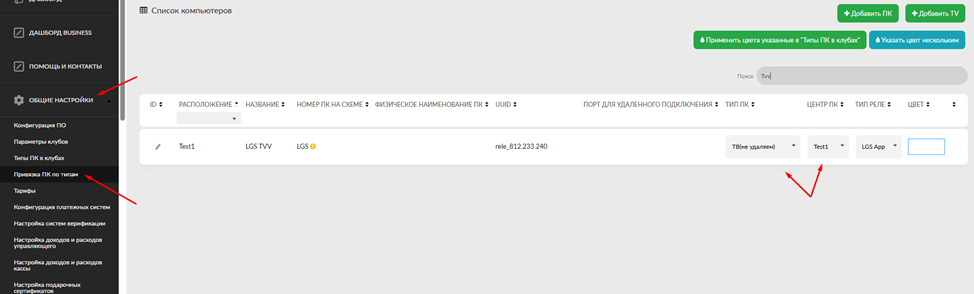

Если все настроено верно по инструкции, то остается только в «Привязка ПК по типам» добавить зону и клуб для отображения ТВ на домене

Настройка Langame TV завершена!

После добавления ТВ на домен и активации на нем сессии, с адм. ПО появится возможность отправлять гостю оповещение на телевизор и изменять громкость телевизора

Оповещение гостя – отправить уведомление гостю на ТВ, которое отобразится у него справа в углу

*Лог отправленных уведомлений гостю можно посмотреть во вкладке "Аналитика" на странице "Лог уведомлений на ТВ"

Громкость - изменение громкости на ТВ в сессии у гостя

Все комбинации необходимо выполнять строго следуя по каждому шагу

Разблокировка ТВ :
ТВ можно разблокировать с пульта определенной командой
Нажимаем:
5 раз вверх, 4 раза влево, 2 раза вниз
После ввода комбинации, откроется окно ввода пароля

Пароль от разблокировки можно найти в самом UUID нашего ТВ
Заглавные буквы – являются паролем от разблокировки
rele_Xxx.Xxx.xXX (https://rele_Xxx.Xxx.xXX/)

Пример
rele_123.456.789 значит пароль будет – 1489

Смена домена
Для изменения домена к которому привязан наш телевизор, необходима данная комбинация:
3 раза вниз 2 раза вверх 1 раз влево

После ввода комбинации, откроется окно ввода домена. Удаляем полностью все и вписываем новый домен на который необходимо перевести ТВ

Узнать UUID
Так как при открытии настроек, UUID скрыт, то его можно посмотреть следующей комбинацией:
9 раз вверх и 1 раз влево
После ввода, UUID отобразится. Чтобы скрыть UUID обратно, введите ту же комбинацию
