Как перепрошить и подключить контроллер Sonoff Basic r2 для использования в LGS

ВАЖНО! Реле всегда должна быть в одной подсети с ПК администратора

Если у вас уже прошито реле, то этап с прошивкой можете пропустить и приступить к следующему пункту привязки реле

Для начала вам необходимо приобрести реле Sonoff Basic R2 в любом доступном магазине

Как перепрошить реле ~~Senet~~ Basic r2

В1. Для работы вам потребуется:

Одна подсеть админ ПК и реле

Паяльник (чтобы наверняка, но можно попробовать и без него)

USB-SERIAL преобразователь CH340 - https://www.chipdip.ru/product/module-ch340

Кабели для соединения (Мама-Мама+гребенка контактов /Мама-Папа. Кому как удобнее, но нам было проще припаять гребенку с контактами и оставить ее https://www.chipdip.ru/catalog-show/socket-breadboards

2. Подготавливаем плату к прошивке: припаиваем площадку контактов на плату или другим надёжным способом. Главное, чтобы в процессе прошивки не происходило потери контакта.

3. Подключаем USB-SERIAL к плате по схеме GND -> GND, RX -> TX, TX -> RX, 3.3V -> 3.3V

4. Скачиваем и устанавливаем драйвера для USB-SERIAL CH340 путем ввода запроса в Google/Yandex - usb-serial ch340 driver.
К примеру http://wiki.amperka.ru/_media/articles:driver-ch340:ch340ser-wimdows.zip, но возможно данная ссылка будет не доступна.

5. Также нам потребуется прошивальщик Tasmotizer https://github.com/tasmota/tasmotizer/releases и стандартная прошивка tasmota.bin http://ota.tasmota.com/tasmota/release/

Tasmotizer для скачивания

Прошивка tasmota.bin

6. Подключаем нашу сборку к компьютеру с зажатой кнопкой (единственная кнопка на плате, чёрного цвета). После подключения и звукового сигнала, можем отжимать кнопку.

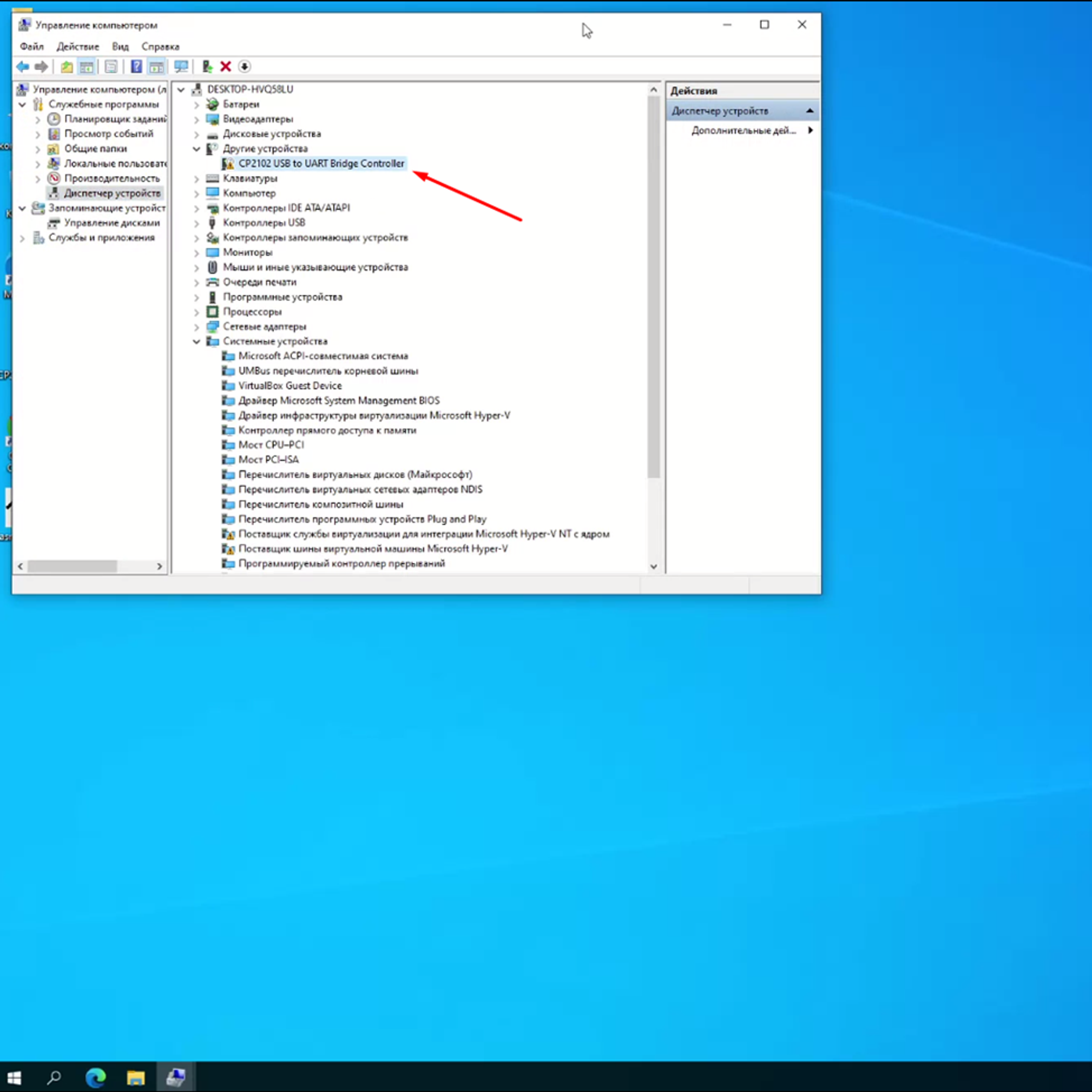

Определяем, к какому COM порту подключен USB-SERIAL (с помощью диспетчера устройств).

7. Запускаем Tasmotizer и проверяем выбранный COM порт. На первуюый раз можно выбрать галочку сохранения прошивки (на всякий случай, но мы забили на это). Чередьз кнопку Open выбираем скаченный файл прошивки tasmota.bin и Жмем Tasmotize!

8. Выключаем USB и реле. Отключаем USB и подключаем 220V в input контакты на реле. ~~Senet~~Наше ~~к ПК по USB, заходим в~~ ~~Диспетчер устройств~~~~, проверяем, с~~ре~~ди н~~ле~~известных устройств~~ должно появится ~~неизве~~как точка достнупа Wi-Fi к ко~~е ус~~торой~~ство~~

~~Далее~~ необходим~~о установить драйвера для этого устройства, для этого нажимаем~~ ~~ПКМ по устройству~~~~, далее нажимаем~~ ~~Обновить драйвер~~ и ~~Найти драйверы на этом компьютере~~

~~И выбираем путь в~~ ~~котором у вас находятся уже скаченные драйвера~~~~, скачать их можно здесь~~ ~~https://t.me/langamesoftware/191~~

~~После установки~~ ~~драйверов~~ ~~закрываем данное окно~~

~~После того как установили драйвера необходимо запустить~~ ~~прошивальщик для вашего контроллера~~~~, который можно скачать здесь~~ ~~https://t.me/langamesoftware/190~~

~~Сверяем что бы п~~~~орт в прошивальщике~~ ~~совпадал с~~ ~~портом к которому подключен ваш контроллер~~

~~После чего в прошивальщике выбираем~~ ~~Release 11.0.0~~ ~~и из предложенного списка выбираем~~ ~~tasmota-RU.bin [624kB]~~

~~Далее нажимаем~~ ~~Tasmotize!~~ ~~и ожидаем пока закончится процесс прошивки~~

~~После того как появится данное окно, перезагружаем устройство~~

~~Далее нам необходимо обеспечить подключение контроллера к Wi-Fi.~~ ~~ВАЖНО! Wi-Fi должен быть в той же подсети что и компьютер администратора!~~ ~~Нажимаем в прошивальщике~~ ~~Send Config~~ ~~и в данном окне вводим наименование Wi-Fi сети и пароль от неё~~

~~После чего нажимаем~~ ~~Save~~ ~~и у вас появится такое окно с информацией об удачной отправке конфигурации~~

~~Контроллер перезагрузиться и после перезагрузки, подключится к указанной вами сети.~~
~~Если контроллер успешн~~о подключиться с телефона

Переходим к следующему пункту Привязка~~занной~~ ~~вами ранее сети, то пр~~и нажстройкат Реле

Привязка и на Get IP у вас появится IP адрес вашего контролйка Релера Senet.

Если ошиблись и некорректно ввели данные Wi-Fi, в таком случае возвращаемся к шагу с вводом данных Wi-Fi через Send config

Если у вас уже прошито реле, то вам необходимо для начала подключить ее к Wi-fi сети чтобы получить ее IP адрес

Включите реле (оно должно замигать синим цветом - это значит что она в режиме точки доступа и к ней можно подключиться). Далее с телефона подключитесь к реле

После подключения, необходимо подключить ее к вашей Wi-fi сети, ввести название сети и пароль к ней, после нажать Сохранить

После нажатия Сохранить, у вас откроется меню с необходимым нам IP

Данный IP нам понадобится для привязки ТВ в клубе, а также для доступа к веб интерфейсу реле. Вводим IP в адресной строке браузера и попадаем в веб интерфейс. Открываем Настройки и далее переходим в Настройки модуля

И в строчке GPIO14, указываем ШИМ и нажимаем Сохранить

После сохранения, необходимо подождать пару минут пока реле перезагрузится. После этого вас автоматически вернет на главную страницу.

Теперь необходимо перетащить ползунок в крайнее правое положение и после того как правая надпись OFF поменяется на ON нажимаем Переключить 2, здесь у вас всё должно быть 1 в 1 как на скриншоте

Теперь необходимо добавить ТВ на домен. Открываем домен и переходим на страницу Общие настройки далее Привязка ПК по типам

Нажимаем Добавить TV

В открывшемся меню указываем следующие данные:

Название - название ТВ

Клуб - в каком клубе будет использоваться

Тип1 - указывается Зона для ТВ

Тип2 - указываем Senet

IP address - указываете IP вашего реле

Нажимаем Сохранить. Готово, ТВ добавлено на домен
